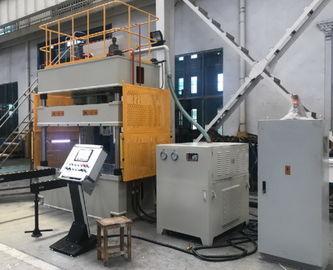

Van de de Deur200t Hydraulische Pers van de diepe Tekeningsauto de Machine Servoaandrijving 2x1.5m Worktable
de machine van de de tekeningspers van de leveringsdiepte, metaal die hydraulische pers, uitdrijvings hydraulische pers, hydraulische buigende machine in orde maken
Hydraulische persmachine Performace
Y32 de plaat van de reeks enig-actie wordt de dunne snelle het uitrekken zich hydraulische machine speciaal gebruikt voor zich het uitrekken, het buigen van en het vormen van processen van metaalbladen. Kan zijn blanked, verbeterd, pers-gepast, geslagen. Van toepassing op de behoeften van de automobiel, ruimtevaart, chemische en andere industrieën.
Deze reeks modellen gebruikt een omgekeerd uitrekkend proces, en het hydraulische stootkussen kan in de werkbank of buiten de werkbank worden geïnstalleerd. Het hydraulische systeem gebruikt een patroonklep, en het elektrosysteem wordt automatisch gecontroleerd door PLC. Met stoot aan en de halfautomatische verrichtingsfuncties, de slag, de druk en de snelheid van elke bewegende component zijn onafhankelijk regelbaar binnen een bepaalde waaier om aan de behoeften van metaal gevormde delen te voldoen.
Volgens de behoeften van de gebruiker, kan het met een het voeden apparaat, een bewegende lijst, een apparaat van de ponsenbuffer, een grating apparaat van de veiligheidsbescherming, een mens-machine interface, en dergelijke worden uitgerust.
De stempelende pers machien parameter
Punt van persmachine |
eenheid |
model |
Y32-100 |
Y32-200 |
Y32-315 |
Y32-500 |
Nominale druk |
KN |
1000 |
2000 |
3150 |
5000 |
Max. systeemdruk |
KN |
25 |
25 |
25 |
25 |
Max. terugkeerdruk |
KN |
245 |
300 |
245 |
300 |
Max. slag |
mm |
400 |
500 |
400 |
500 |
Max. openingshoogte |
mm |
800 |
900 |
800 |
900 |
Uitwerpingsdruk |
KN |
300 |
400 |
300 |
400 |
Slag van uitwerping |
mm |
200 |
200 |
200 |
200 |
Worktablegrootte |
mm |
700 |
800 |
700 |
800 |
mm |
700 |
800 |
700 |
800 |
Schuifsnelheid |
Mm/s |
300 |
350 |
300 |
350 |
Mm/s |
12-24 |
8-6 |
12-24 |
8-16 |
Mm/s |
250 |
200 |
250 |
200 |
Motormacht |
KW |
18.5 |
18.5 |
18.5x2 |
18.5x2 |
- De wijze van het de machinewerk van de vier kolommenpers
- Stoot aan: Druk de overeenkomstige knoop om de overeenkomstige actie te produceren, geef de actie vrij op te houden
- Handboek: Druk de overeenkomstige knoop om de overeenkomstige actie tot de grenspositie te produceren
- Halfautomatisch: (1) constante drukcontrole: het glijden onder druk zetten van de de langzame snelheidsdaling → van de straal het snelle daling → aan de elektrische bovengrens van de maatdj van de contactdruk na van de de vertragings→ druk van de drukholding de slag van de de hulp→ terugkeer (definitief einde)
- Be*vestigen-waaiercontrole: snelle daling van het glijden straal→ ver*tragen → onder druk zetten wanneer de glijdende straal de nabijheidsschakelaar XK raakt, het begin van van de de vertragings→ druk van de drukholding de hulp→ terugkeer (definitief einde)
- Eigenschappen van de pers: de drie-straal vier-kolom structuur, economische en praktische, hydraulische controle keurt insteekklep geïntegreerd systeem goed, vermindert lekkagepunt, betrouwbare actie, lange levensduur, kan twee realiseren vormt processen van constante druk en vaste slag, en heeft druk-houdende vertragingsfunctie de werkdrukslag binnen de gespecificeerde waaier kan worden aangepast, en de knoop gecentraliseerde controle drie verrichtingswijzen kan realiseren: hand, halfautomatisch en automatisch
- kan aangepaste hydraulische machine diverse modellen zijn onder de hoogste cilinder
- het apparaat van de ponsenbuffer
- PLC de shunt van de touch screencontrole
- snel slag vloeibaar het vullen apparaat
- 20T-1000T kan volgens klantenvereisten worden aangepast
Het hydraulische gebruik en het onderhoud van het machine hydraulische systeem
1. De maatregelen kunnen worden getroffen om de olie wegens de verontreiniging van de hydraulische vloeistof van de hydraulische machine worden vervuild te verhinderen. De zorg zou moeten worden genomen om de olie schoon v3o3or gebruik te houden. Nadat de olie de fabriek ingaat, als het niet voor een tijdje wordt gebruikt, zou het moeten in een goed-geventileerde plaats in de ruimte of in een koele en droge plaats worden verzegeld en worden opgeslagen. Het zou niet aan openlucht en de regen moeten worden blootgesteld. Wanneer de hydraulische vloeistof in de brandstoftank wordt gevuld, moet het volgens de vereisten van het systeem worden gefiltreerd. Houd de tankmond, vatmond, trechter en andere werktuigen schoon wanneer het vullen. Spoeling grondig voor installatie om eender welk vuil uit componenten en systemen te verwijderen.
2. De temperatuur van de controleolie. De temperatuur binnen de brandstoftank over het algemeen overschrijdt geen 60 ° C, en de maximumtemperatuur zou niet de kritieke waarde moeten overschrijden toegestaan door het hydraulische materiaal.
3. Maak en waterversie waterdicht. Een afvoerkanaalklep moet bij de bodem van de brandstoftank worden verstrekt. De brandstoftank, het door buizen leiden en elke koelere buis zouden moeten worden verzegeld en waterdicht.
Vier-kolom hydraulisch hulpapparaat
- Het vier-kolom hydraulische machine hulpapparaat is een apparaat om werkend middelgroot en verzekerend werkend middel, hoofdzakelijk met inbegrip van olieleiding op te slaan en te vervoeren, leidt verbinding, olietank, oliefilter, accumulator, koeler en uitlaatapparaat door buizen.
- In het hydraulische systeem van de vier-kolom hydraulische pers, is de selectie van het hulpapparaat ook belangrijk. Soms is de selectie van het hulpapparaat onredelijk of de kwaliteit is niet goed, zodat het systeem olielekkage, trilling en lawaai produceert, de olie is oververhit, en de olie bevat teveel gas. En diverse onzuiverheden en andere fenomenen, die de werkomgeving zullen verontreinigen, beschadigen ernstig de het werk capaciteit van het hydraulische systeem, en zelfs ongevallen veroorzaken. Daarom is de positie van het hulpapparaat in het krachtige, hoog-index hydraulische transmissiesysteem zeer belangrijk. Het buizenstelsel is een belangrijk hulpapparaat in het hydraulische systeem van vier-kolom hydraulische pers
- Het buizenstelsel sluit de componenten van het hydraulische systeem van de vier-kolom hydraulische pers aan om normale omloop van de olie te verzekeren en energieoverdracht te bereiken. De olieleiding moet voldoende sterkte hebben, is niet gemakkelijk om worden beschadigd, en is gemakkelijk te installeren en te gebruiken. Het energieverlies wanneer de oliestromen klein is, en de onzuiverheden in bijlage aan de pijpmuur zijn minder, en het is niet gemakkelijk om worden geoxydeerd.
- om ervoor te zorgen dat het drukverlies van de olie die door de pijpleiding vloeien klein is, korter de pijpleiding, zou beter, de pijpleiding zoveel mogelijk moeten worden verminderd, en de diameter van de pijpleiding zou abrupt moeten worden veranderd. De binnenmuur van de pijpleiding zou vlot moeten zijn, en het stroomgebied van de pijpleiding zou groot genoeg moeten zijn om olie te vermijden. Het stroomtarief is te groot.
- De buitendiameter van het buizenstelsel kan volgens de relevante materialen volgens materieel worden geselecteerd, werkdruk
